Excelente texto de Marcelo Eiras, explicando de forma simplificada o cálculo de POM e mistura ideal de gases.

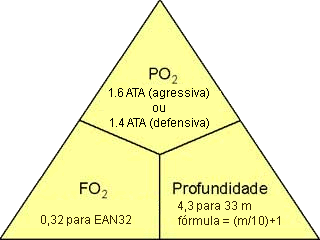

O triângulo de Dalton (por causa da Lei de Dalton, da física) é nada mais do que uma representação gráfica da seguinte equação:
PP = Fg X Pata
Onde: pressão parcial = fração do gás vezes a pressão absoluta
Use o triângulo acima para calcular: a) a profundidade máxima do uso da mistura; b) a mistura ideal para uma profundidade determinada; b) a pressão parcial de uma mistura a uma profundidade estabelecida.
Formulas e exemplos:
PMO (Profundidade Maxima de Operação)
É a profundida máxima permitida por determina mistura EAN. Pode ser agressiva (ppO2 1.6) ou defensiva (ppO2 1.4)
(1) EAN32 (agressiva)
1.6/0,32 = 5 ATA
Metros = (ATA-1)*10 Metros = (5-1)*10 = 40 metros
(2) EAN32 (defensiva)
1.4/0,32 = 4,37
Metros = (ATA-1)*10 Metros = (4,4-1)*10 = 34 metros
Melhor Mistura
Qual a melhor mistura para determinada profundidade?
Pode ser agressiva (ppO2 1.6) ou defensiva (ppO2 1.4)
Exemplos:
(1) Mergulho a 34 metros com características ruins, logo iremos usar o ppO2 defensivo
(M/10) + 1 (34/10) + 1 4.4 ATA
1.4/4.4=0,32; logo EAN32
(2) Mergulho a 31 metros com características favoráveis, logo iremos usar o ppO2 agressivo.
Profundidade = (M/10)+1 Profundidade = (31/10)+1 = 4.1 ATA
1.6/4.1 = 0,39; logo EAN39
PEA (Profundidade Equivalente a Ar)
PEA =
(FN2)*(Prof + 10)
———————
0,79
Qual o equivalente a ar no EAN33 a 30 metros?
(((Porcentagem de Nitrogenio)*(30+10)) / 0,79)) – 10 (((0,67) * 40) / 0,79) – 10 23,92 ou aproximadamente 24 mas
Porcentagem de Nitrogênio = (100-33)/100 mas = metro em água salgada
Tabela de limites máximos agressivos (ppO2 de 1.6) Depois de 1.6 o O2 começa a ser narcótico (efeito Paul Bert)
